案例介紹

• 項目名稱:浙江湖州SMT貼片凈化車間裝修
• 建筑面積:3928平方米
• 服務項目:電子光學
• 項目地址:浙江省湖州市
• 施工工期：75天
• 潔凈等級:十萬級凈化車間

案例詳情

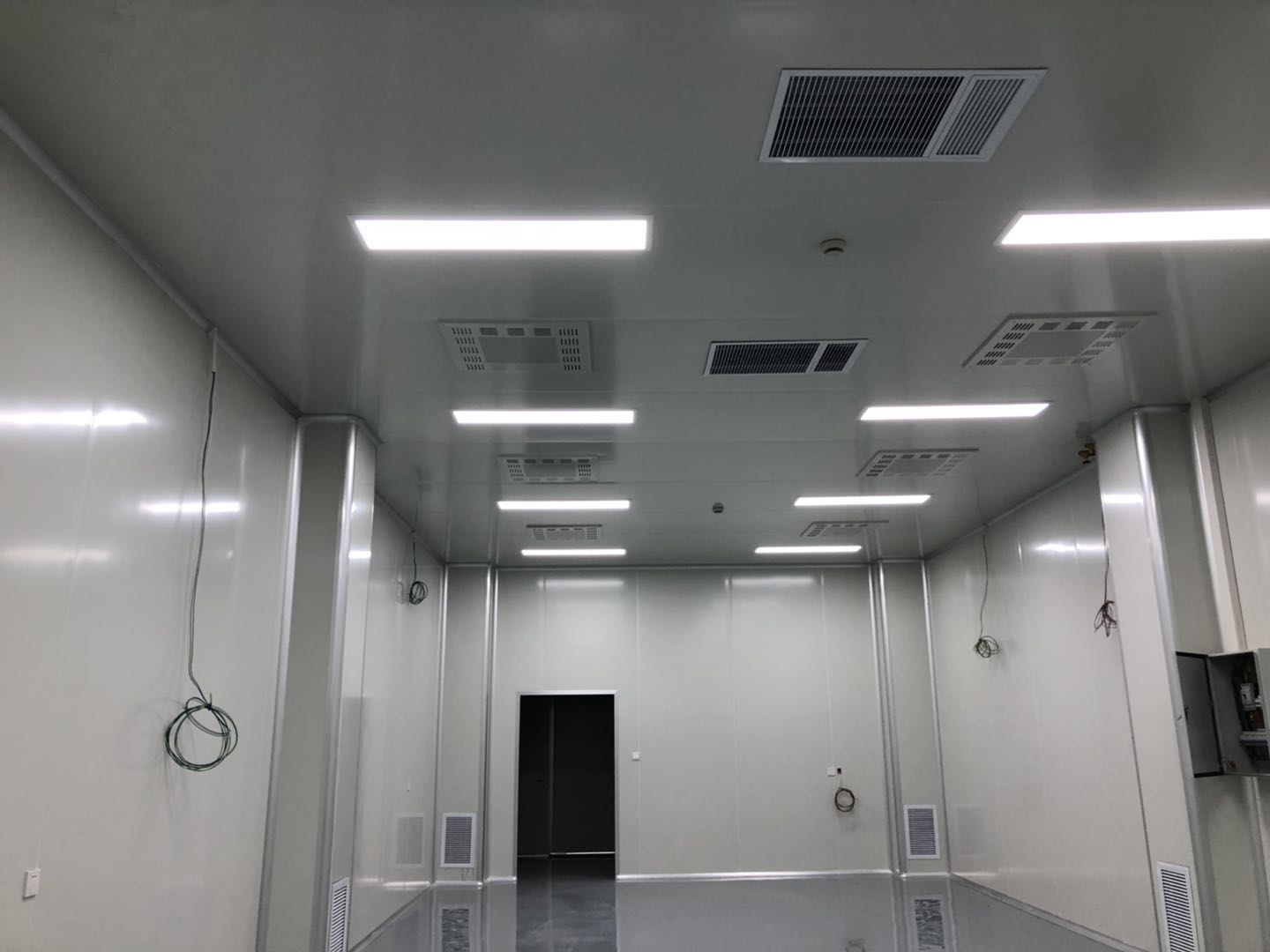

　　湖州某某電子科技有限公司無塵凈化車間裝修建筑工程，由TIANLAN天瀾(上海天瀾建筑裝飾工程有限公司)總承包承建，從觀察現場，到定制方案、預算報價、深化設計圖紙、再到簽訂合同。注：案例圖片僅供天瀾內部使用，禁止盜圖。

　　凈化板隔墻工程、地面工程、通排風工程、水電氣工程、辦公室設計裝修等工程均由TIANLAN天瀾項目部統一完成，在良好的內部配合與外部溝通下，目前已全部完工，得到了甲方、園區物業等多方好評。

　　SMT貼片無塵室或潔凈車間是需滿足生產設備制造工藝等要求的潔凈室，首先要符合業主使用上的實用性及功能性合理的分區，從業務及實用性與功能區分區的角度上考慮，大多數平面布局合理的工作順序安排有利于工作，那么有很多人不知道各工作部門如何裝修布局且充分的發揮功能區的實用性，現在上海天瀾凈化車間裝修公司為大家介紹。

　　把關鍵的潔凈(加工)區盡量減少并與潔凈走道、潔凈維護及修理區等相隔，避免或減少人員、工藝及工藝設備散發的粒子的污染及交叉污染，以利用達到嚴格的控制潔凈度要求。

　　一、項目概況

　　1、建筑物性質、規模

　　本工程位于浙江省湖州市南潯鎮，為湖州某某電子科技有限公司凈化裝修工程，本工程車間有一層，建筑建筑面積為3928.00平方米，其中凈化車間面積為3120.08平方米，剩余為辦公區域。

　　2、項目定位

　　該項目廠房建成后主要生產SMT貼片電子元件制造，因此以十萬級SMT電子光學凈化車間要求來進行建設。

　　3、平面布置圖

　　因涉及商業隱私，平面布置圖不允公開。

　　二、墻體及天花結構工程

　　1、材料選擇：機制巖棉彩鋼夾芯板，

　　構成：采用中高密度玻璃棉為芯材,鍍鋅或彩涂板為面層(兩層)及高強度粘劑,通過高速連續自動化成型機加溫、加壓復合,經過修邊、開槽、下料而成的新一代建筑裝潢板材,具有保溫隔熱、安裝便捷的特點。是同類(夾芯板系列)中耐火性能最強的一種新型防火板材。

　　規格：寬度:1150mm

　　厚度:50mm

　　顏色:噴涂中灰

　　品種:H板(平板、壓型夾芯板

　　2、功能性考慮：墻面裝修不僅僅是為了美觀，還需要考慮到其功能性。例如，防火性能好、強度較高、隔音絕熱性高，廣泛應用于食品、制藥、電子、科研、航天、醫療等行業的廠房、實驗室及各種場所功能性隔斷及吊頂。

　　3、天花材料選用：機制中空玻鎂夾芯彩鋼板

　　構成：以彩色涂層鋼板為面材,以中空玻鎂為芯材,用熱固化膠在連續成型機內加壓復合而成的輕質建筑板材。玻鎂板以氧化鎂,氯化鎂和水三元體系,經配置和加改性劑而制成的,性能穩定的鎂質膠凝材料,以中堿性玻纖網為增強材料,以輕質材料為填充物復合而成的新型不燃性裝飾材料。采用特殊生產工藝加工而成,具有防火、防水、無味、無毒、不凍、不腐、不裂、不變、不燃、高強質輕等特點。

　　規格：寬度:950、1150mm

　　厚度:50、75、100、150、200mm

　　顏色:按工程要求選取

　　品種:H板(平板、壓型)

　　注:特殊尺寸可以定做

　　三、地面工程

　　1、材料選擇：PVC同質透心卷材，

　　構成：優潔盾2.0 U-Clean 圣象特有抗刮耐油污防護系統;超耐污，水性、油性等污漬無法附著;不含鄰苯類增塑劑，不含甲醛、重金屬、苯等對人體有害物質，28天后TVOC排放量 < 10μg/m3，無毒環保;

　　2、功能性考慮：地面裝修不僅僅是為了美觀，還需要考慮到實用性。例如，防火性能好、強度較高、拉貨耐磨、清理方便，廣泛應用于食品、制藥、電子、科研、航天、醫療等行業的廠房、實驗室及各種場所功能性隔斷及吊頂。

　　四、暖通工程

　　設備：直膨式潔凈空調是一種新型的空調產品，它采用了直膨式制冷技術和高效的空氣凈化技術，能夠在保證制冷效果的同時，有效地凈化室內空氣，為用戶提供更加健康、舒適的室內環境。

　　1、皮帶傳動低噪音離心式風機

　　采用了優良的設計,結構清斷,維護起來要比一般離心風機更加容易,修時間更知。考慮到不同客戶的不同需求,低音離心風機能夠提供多大小和功率的選擇,滿足不同客戶對于風力大小和設備音的需求。

　　2、黑色尼龍網空氣過濾器

　　外框采用可拆卸設計,方便更換濾料以達到框架重復利用的日的。輕便的板式結構,運和安裝簡單優質的聚酯合成纖維過濾材料,初阻力低,聚塵率高,通風量大。防塵性能強,可反復沖洗,防潮。

　　3、全封閉渦旋式壓縮機

　　采用了高制冷效率、高性能的全封閉式進口壓縮機,具有快速制冷、低耗節能、低操音等特點。為產品提供了高效、經濟可靠、寧靜的制冷運行系統,且機組配有壓縮機缺相及過載保護裝置,為產品的質量和壽岔提供可靠的保證。

　　4、親水鋁翅片脹接蒸發器

　　采用優質銅管與鋁片精密配對,經過先進的機械脹接法使管與短片素密相連,保證發揮最大的換熱效率,管以交錯方式排列,配含翅片的正弦波紋設計,減小阻力,提高流體的順暢度,從而保證蒸發器具有高效率換熱傳遞性能。

　　風管：風管選用角鐵法蘭風管。

　　水管：水管采用中財PPR水管。

　　五、空壓氣體工程

　　設備：低壓無油螺桿空壓機

　　1、低功耗、低噪音高效風機,直徑大風量足;后冷卻器與油冷獨立

　　2、設計大容量水分分離器除去壓縮空氣中99%的水分,延長了主機的使用壽命

　　3、故障率低易維護采用PLC可編程控制器,抗干擾能力強,易操作易維護

　　管道：空壓機施工管道采用新型鋁合金超級快接無痕潔凈管道。

　　綜上所述，SMT電子光學十萬級凈化車間的裝修是保證生產過程中安全和產品質量的重要環節。只有在裝修時注意項目質量，維護時做好各項工作。
